Мировые поставки складных смартфонов продолжают расти.ЖК-экраны серии Foldстали одним из наиболее технически сложных сегментов вторичного рынка бытовой электроники. В отличие от стандартизированных процессов для традиционных плоских дисплеев, гибкие экраны представляют собой уникальные проблемы с физической структурой, электрическими характеристиками и режимами отказов, что требует специальных возможностей для тестирования, классификации и восстановления.
По данным IDC, в 2025 году мировые поставки складных смартфонов превысили 22 миллиона единиц, а совокупная установленная база превысила 50 миллионов единиц. Samsung занимает примерно 65% этого рынка, что делает серию Fold крупнейшим источником спроса на послепродажный ремонт ЖК-экранов серии Fold. Отраслевые исследования показывают, что уровень отказов экрана, связанных с экраном, в течение 12 месяцев использования на складных устройствах составляет 7–9%, что значительно выше, чем 3–5% для традиционных флагманских телефонов с панелью. Переломы гибкого кабеля в шарнирной области, расслоение гибкой подложки и отказ сенсорного датчика входят в тройку основных видов отказов. Официальная стоимость замены новых складных экранов в сборе обычно варьируется от 200 до 400, а время ожидания составляет 5–10 рабочих дней. Эта реальность ускорила развитие профессиональных каналов восстановления и ремонта ЖК-экранов серии Fold.

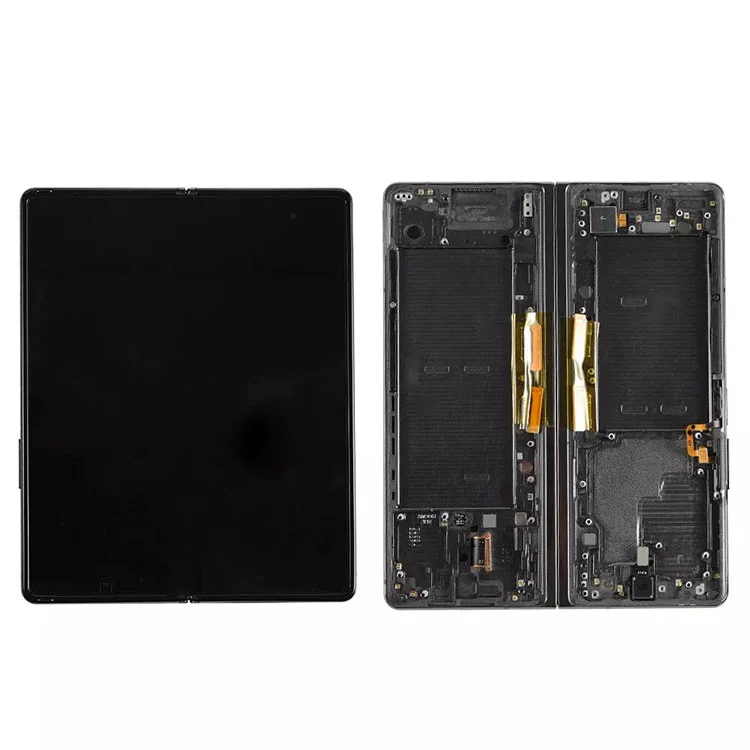

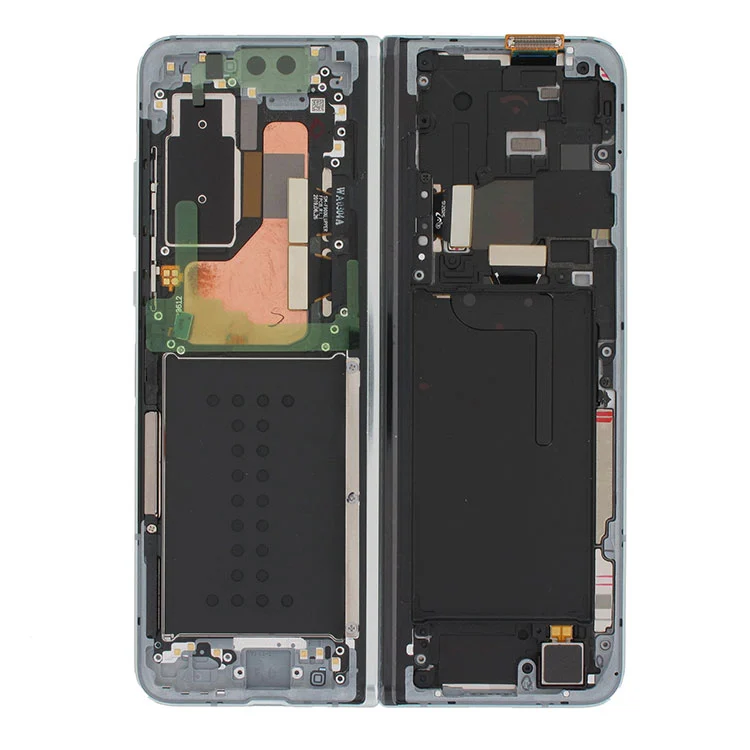

В следующей таблице представлены идентификаторы моделей и основные технические характеристики ЖК-экранов серии Fold, доступных в настоящее время на вторичном рынке:
| Модель продукта | Совместимое устройство | Тип панели | Размер основного дисплея | Разрешение | Частота обновления | Драйвер IC |
|---|---|---|---|---|---|---|
| Сложите 6 ЖК-дисплей | Галактика Z-фолд6 | Динамический AMOLED 2X | 7,6 дюйма | 2160×1856 | 120 Гц | S6SY761X |
| Сложите 5 ЖК-дисплей | Галактика Z Fold5 | Динамический AMOLED 2X | 7,6 дюйма | 2176×1812 | 120 Гц | S6SY761 |
| Сложите 4 ЖК-дисплея | Галактика Z-фолд4 | Динамический AMOLED 2X | 7,6 дюйма | 2176×1812 | 120 Гц | S6SY760 |
| Сложите 3 ЖК-дисплея | Галактика Z-фолд3 | Динамический AMOLED | 7,6 дюйма | 2208×1768 | 120 Гц | S6SY759 |
| Сложите 2 ЖК-дисплея | Галактика Z Складной2 | Динамический AMOLED | 7,4 дюйма | 2213×1689 | 120 Гц | S6SY758 |
| Складной ЖК-дисплей | Галактика Фолд (1-е поколение) | Динамический AMOLED | 7,3 дюйма | 2152×1536 | 60 Гц | S6SY757 |
Примечание о совместимости:Распиновка разъемов и назначение гибких кабелей различаются в зависимости от поколения. Замена между поколениями не поддерживается.
С инженерной точки зрения, отказы вЖК-экраны серии Foldследовать идентифицируемым физическим закономерностям, а не случайному распределению.
Усталостный перелом металла в области шарнира
Многослойные металлические дорожки (линии передачи данных, линии сканирования, линии электропередачи) под гибкой OLED-панелью испытывают циклическое напряжение изгиба во время многократного складывания. Лабораторные данные показывают, что, хотя Samsung оценивает эти дисплеи в 200 000 сгибов, реальное использование с допусками на шарниры и попадание пыли приводит к образованию микротрещин в некоторых образцах после 80 000–100 000 циклов. Электрические испытания выявляют одну или несколько вертикальных линий (ярких или темных), указывающих на обрыв или короткое замыкание. Этот тип отказа можно устранить с помощью прецизионного оборудования для склеивания, определения точек разрушения под 100-кратным увеличением и восстановления электрических соединений с использованием анизотропной проводящей пленки (ACF) с термокомпрессионным соединением.
Расслоение гибкой подложки, приводящее к потере контакта
В слое сенсорного датчика на складных дисплеях обычно используются серебряные нанопроволоки или металлические сетки, покрытые гибкой полиимидной подложкой. Длительное складывание может привести к локальному расслоению между подложкой и оптическим клеевым слоем покровного стекла, что приведет к прерыванию сенсорного сигнала. Типичным симптомом является полоса шириной 2–3 см в центре дисплея, не реагирующая на прикосновения. Это требует очистки помещений в чистых помещениях и повторного ламинирования с использованием оптического клея с высоким коэффициентом пропускания и оборудования для вакуумного склеивания. Менее 12-15% ремонтных предприятий могут последовательно решить этот вопрос.
Полный отказ микросхемы драйвера или гибкого кабеля
Некоторые ЖК-экраны серии Fold выглядят физически неповрежденными, но на них не отображается изображение. Тестирование изоляции неисправностей обычно выявляет либо неисправную микросхему драйвера, либо обрыв длинного гибкого кабеля, проходящего через область шарнира, что представляет собой механическое слабое место на пути прохождения сигнала. После обнаружения неисправного сегмента с помощью диагностических плат можно заменить гибкий кабель или перепрошить микросхему драйвера. Этот тип ремонта имеет самую низкую стоимость среди трех основных категорий отказов, а уровень успеха превышает 85%.
Пятиуровневый стандарт оценивания
Профессиональные восстановительные работы создали усовершенствованную систему классификации для обработки ЖК-экранов серии Fold:
| Оценка | Определение | Стандарт электрических испытаний | Путь диспозиции |
|---|---|---|---|
| A | Полнофункциональный хороший блок | Отклонение касания <1,5 мм по всей площади, равномерность яркости >85 %, отсутствие дефектов дисплея | Прямая рециркуляция |
| B | Незначительный косметический дефект | Полная функциональность, допускаются незначительные царапины на поляризаторе или износ оправы. | Очищенная, пониженная циркуляция |
| C | Устранимый функциональный сбой | Перелом гибкого кабеля, отказ микросхемы или неисправность платы драйвера, но панель и сенсорный слой целы | Введите процесс склеивания/повторного ламинирования |
| D | Неустранимый функциональный сбой | Утечка жидкости на панели, выгорание OLED или физическое разрушение подложки | Разборка на детали уровня компонентов |
| E | Полный текст | Сквозное повреждение структуры на нескольких слоях | Восстановление материала |
Отраслевые данные, полученные в ходе реальных восстановительных работ, показывают, что среди собранных ЖК-экранов серии Fold классы A и B вместе составляют 18–22%, класс C — 35–40%, а классы D и E составляют оставшуюся часть. Более половины вышедших из строя экранов имеют ценность повторного использования или восстановления компонентов, что значительно выше, чем примерно 30% показателя повторного использования традиционных плоских ЖК-дисплеев.
Точная оценка ЖК-экранов серии Fold требует специального испытательного оборудования:
| Категория теста | Оборудование | Ключевые характеристики | Тестовые предметы |
|---|---|---|---|
| Электрический | Тестер дисплея | Поддержка протокола MIPI, регулировка 3,3–5,5 В. | Шкала серого, сплошной цвет, градиентные узоры |
| Электрический | Сенсорная тестовая плата | 126-точечное матричное сканирование, точность ±0,5 мм. | Обнаружение мертвой зоны, измерение дрейфа |
| Электрический | Стойка для старения | 72 часа, цикл 25°C-45°C | Скрининг скрытых отказов |
| Оптический | Таблица светопропускания | Регулируемая яркость 5000-8000 люкс | Утечка жидкости, повреждения от раздавливания, пузыри поляризатора |
| Оптический | Измеритель глубины складки | Лазерный датчик смещения, точность ±0,01 мм. | Физическое измерение глубины складок |
| Визуальный | Микроскоп | 100-200-кратное увеличение | Окисление золотыми пальцами, микротрещины |
| Надежность | Камера температуры/влажности | 60°C/90% относительной влажности | Проверка стабильности после ремонта |
| Надежность | Складной тестер | 15-20 циклов/мин, программируемый угол | Выборка срока службы изгиба |
Анализ восстановленных экранов серии Samsung Fold показывает различное распределение режимов отказа между поколениями:
| Модель экрана | Гибкий перелом | Сенсорное расслоение | IC/гибкий кабель | Другой | Общий показатель ремонтопригодности |
|---|---|---|---|---|---|
| Сложите 6 ЖК-дисплей | 41% | 18% | 24% | 17% | 67% |
| Сложите 5 ЖК-дисплей | 44% | 16% | 22% | 18% | 68% |
| Сложите 4 ЖК-дисплея | 46% | 15% | 21% | 18% | 68% |
| Сложите 3 ЖК-дисплея | 52% | 12% | 19% | 17% | 71% |
| Сложите 2 ЖК-дисплея | 48% | 14% | 20% | 18% | 69% |
| Складной ЖК-дисплей | 38% | 10% | 35% | 17% | 72% |
Новые поколения Fold 6 и Fold 5 демонстрируют немного улучшенную конструкцию гибкого кабеля с более низкой скоростью разрушения по сравнению с Fold 3. Дисплеи Fold первого поколения имеют более высокую частоту отказов микросхем драйвера, но, как правило, их легче ремонтировать, что приводит к самой высокой общей ремонтопригодности среди всех поколений.
Ниже приведены справочные диапазоны цен на ЖК-экраны серии Fold по классам в дистрибуции B2B (доллары США за единицу, рыночные данные за первый квартал 2026 года):
| Модель экрана | Оценка А | Оценка Б | Класс C (отремонтированный) | Класс D (детали) |
|---|---|---|---|---|
| Сложите 6 ЖК-дисплей | $165-190 | $140-160 | $85-105 | $35-45 |
| Сложите 5 ЖК-дисплей | $110-130 | $90-110 | $55-70 | 25-35 долларов |
| Сложите 4 ЖК-дисплея | $80-95 | $65-80 | $40-50 | $18-25 |
| Сложите 3 ЖК-дисплея | $55-65 | $45-55 | $30-38 | $12-18 |
| Сложите 2 ЖК-дисплея | $35-45 | $28-35 | $18-25 | $8-12 |
| Складной ЖК-дисплей | 25-32 доллара США | $18-25 | $12-18 | 5-8 долларов |
Примечания по ценам:Установки класса А подходят для ремонтных работ, требующих высочайшего качества. Отремонтированные устройства класса C (после склеивания или замены поляризатора) предлагают полную функциональность для покупателей, чувствительных к цене. Детали класса D включают гибкие кабели, микросхемы драйверов и поляризаторы для ремонта на уровне компонентов.
На все шестьЖК-экраны серии Fold(Складной 6 / Складной 5 / Складной 4 / Складной 3 / Складной 2 / Складной ЖК-дисплей), доступен полноценный стабильный источник питания, включающий:
Все поставки проходят демонстрационное тестирование, сенсорное сканирование по всей площади и визуальную оценку с предоставлением протоколов испытаний.
